"K3V112" fuq pjanċa tal-isem ma jindikax lista waħda tal-partijiet. Kawasaki tibni l-pompa bħala unità waħda, tandem jew parallela, b'rotazzjoni lejn l-arloġġ u kontra-l-arloġġ, bi jew mingħajr PTO. Bejjiegħa tal-partijiet jelenkaw diversi drive-splines tax-xaft, tul ta' pinnijiet tal-inklinazzjoni-u tipi ta' pompi-piloti taħt l-istess isem. Dawk il-varjanti huma fejn ordni għal partijiet tal-pompa K3V112 tmur ħażin, anke meta l-isem tal-parti huwa tajjeb.
Din il-gwida hija għall-ħwienet tat-tiswija, ix-xerrejja tal-partijiet u l-mexxejja tal-manutenzjoni li diġà jafu li għandhom K3V112 u jridu jiddeċiedu x'jixtru. Tkopri liema partijiet jappartjenu għal liema assemblaġġ, liema jinbidlu bil-verżjoni tal-pompa, kif tqabbel kit ta 'siġill, grupp li jdur, partijiet singoli u pompa ta' sostituzzjoni, u dak li l-pompa teħtieġ ladarba terġa 'lura flimkien. Ma tkoprix passi taż-żarmar jew aġġustament tar-regolatur. Il-katalgu ta’ Kawasaki jgħid li l-pompa m’għandhiex titneħħa mingħajr l-approvazzjoni tagħha u, fejn dan ikun inevitabbli, biss minn persuna awtorizzata, sabiex ix-xogħol jappartjeni mal-manwal tas-servizz maħruġ għall-mudell eżatt tiegħek.
Żvelar: Sheungchak tforni pompi ġodda ta' sostituzzjoni mhux-OEM u mhix affiljata ma' Kawasaki Heavy Industries. "K3V112" tintuża hawn biss biex tidentifika l-pompa.

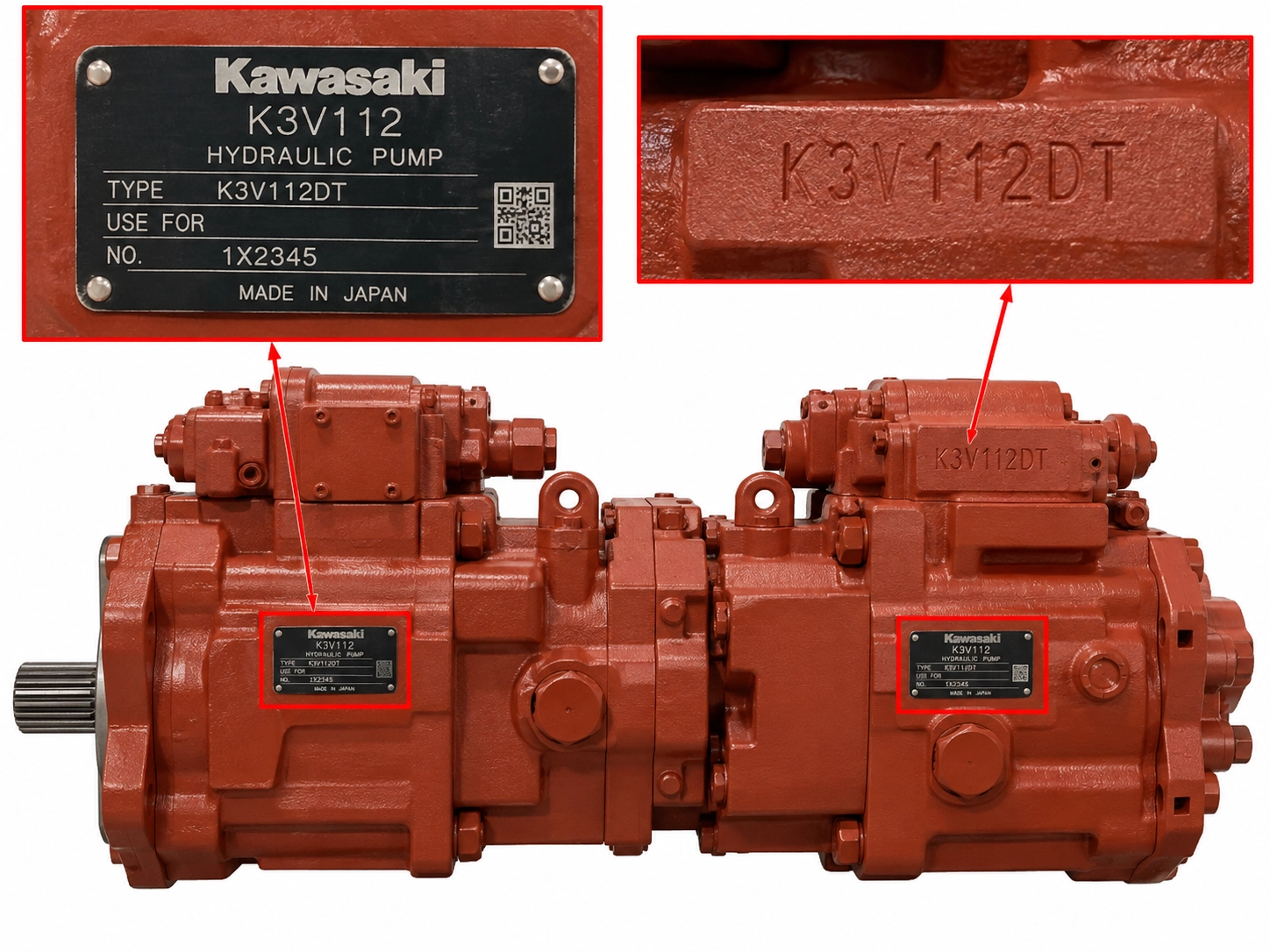

Liema pompa K3V112 għandek?
Il-karattri wara "K3V112" jiddeċiedu liema lista tal-partijiet tapplika, għalhekk irreġistra l-kodiċi tal-mudell kollu qabel ma tħares lejn kwalunkwe parti. Il-katalgu K3V/K5V ta' Kawasaki jistabbilixxi l-pożizzjonijiet tal-kodiċi f'din l-ordni (Kawasaki Heavy Industries, katalgu KPM1410, Ottubru 2014).
| Pożizzjoni tal-kodiċi | Għażliet fil-katalgu Kawasaki | Għaliex huwa importanti meta tordna |
|---|---|---|
| Konfigurazzjoni tal-pompa | S=wieħed, DT=pompa doppja tandem, DP=pompa doppja parallela | Issettja kemm il-gruppi rotanti għandha l-pompa u jekk il-partijiet humiex elenkati bħala fuq quddiem u fuq wara |
| Għażla awżiljarja | Ebda ittra=standard, P=b'PTO, H=b'pompa ċentrifugali | Iżżid partijiet barra l-pompa prinċipali, għalhekk lista K3V112DTP mhix l-istess bħal lista K3V112DT |
| Kodiċi tad-disinn tal-pompa | Numru | Jidentifika r-reviżjoni tad-disinn; ikkwotaha bis-sħiħ |
| Rotazzjoni | R=lejn l-arloġġ, L=kontra- lejn l-arloġġ, meqjusa mit-tarf tax-xaft | Jiddeċiedi liema partijiet mogħtija tajbin |
| Kodiċi tar-regolatur u kodiċi tad-disinn tar-regolatur | Kodiċi qasir bħal 2N jew 9N, segwit minn numru | Jidentifika r-regolatur; ikkwota t-tnejn mingħajr ma taqsir |
Mhux kull għażla hija offruta f'kull daqs. Għad-daqs 112, it-tabella tal-firxa tal-katalgu turi K3V112S, K3V112DT, K3V112DTP u K3V112DP. Is-sommarju tar-regolatur tiegħu jorbot il-kodiċijiet tar-regolatur ma' tipi ta' kontroll bħal horsepower totali, fluss negattiv, fluss pożittiv u kontroll-sensing tat-tagħbija. Fornitur jeħtieġ il-kodiċi kif stampat, mhux il-qari tiegħek tiegħu.
Għall-orjentazzjoni, Kawasaki telenka s-serje b'rata ta' 34.3 MPa u pressjoni massima ta' 39.2 MPa, u d-daqs 112 b'veloċità massima awto-priming ta' 2,360 min⁻¹ (Kawasaki Heavy Industries). Il-katalgu jagħti kundizzjonijiet għal dik il-veloċità: spostament massimu, u pressjoni ta 'ġbid ta' -0.01 MPa jew aktar. Dawn huma klassifikazzjonijiet tal-pompa, mhux valuri ta 'aċċettazzjoni għall-partijiet.
Jekk il-pjanċa tal-isem hija nieqsa jew ma tistax tinqara, il-gwida tagħna biextidentifika pompa idrawlika mill-pjanċa tal-isem tagħhatkopri l-metodi ta' riżerva.
Partijiet tal-pompa K3V112 skont il-grupp tal-assemblaġġ
L-ordnijiet huwa aktar faċli, u l-kwotazzjonijiet huma aktar faċli biex jitqabblu, meta l-partijiet huma miġbura mill-assemblaġġ minflok elenkati wieħed wieħed. Il-grupp hawn taħt huwa tagħna, mibni mill-ismijiet tal-partijiet fit-tabelli tal-partijiet ippubblikati tal-bejjiegħa. Hija mappa ta 'orjentazzjoni, mhux polza ta' materjali. In-numri tal-oġġetti u l-kwantitajiet għal kull-pompa għandhom jiġu mil-lista tal-partijiet għall-kodiċi eżatt tal-mudell tiegħek.
| Grupp Assemblea | Partijiet prinċipali | X'għandek tkun taf qabel tordna |
|---|---|---|
| Grupp li jdur | Blokk taċ-ċilindru, pistun u assemblaġġi taż-żraben, pjanċa tas-sett (imsejħa wkoll pjanċa li żżomm), bush sferiku (gwida tal-ballun), molol taċ-ċilindru | Pompa doppja għandha tnejn; irreġistra minn liema pożizzjoni ġiet kull parti |
| Pjanċa tal-valv u blokka tal-valv | Pjanċa tal-valv, blokka tal-valv, valvoli tal-kontroll | Bejjiegħa jelenkaw il-blokka taċ-ċilindru u l-pjanċa tal-valv flimkien bħala assemblaġġ, fil-verżjonijiet tal-lemin u tan-naħa tax-xellug- |
| Grupp tal-pjanċa tal-iswash | Pjanċa swash, bush li jmejjel, pjanċa taż-żraben, appoġġ tal-pjanċa swash, pin li jmejjel, pistun servo | L-assemblaġġ tal-pinn li jmejjel huwa elenkat f'aktar minn tul wieħed |
| Xaftijiet u berings | Drive shafts ta 'quddiem u ta' wara, spline coupling, berings tar-rombli u tal-labra, spacers tal-bearings | L-għadd tas-snien spline ivarja |
| Regolatur | Assemblaġġ tar-regolatur komplut | Identifikat mill-kodiċi regolatur; pompa tandem iġorr waħda għal kull pompa |
| Pompa awżiljarja u PTO | Pompa tal-irkaptu pilota, partijiet tal-PTO | Elenkat f'diversi tipi |
| Siġilli | O-rings u siġilli tax-xaft | Ikkonferma liema konfigurazzjoni tal-pompa tkopri l-kit |
Il-varjanti li jikkawżaw ordnijiet ħżiena
Erba 'tipi ta' partijiet huma mibjugħa f'aktar minn verżjoni waħda, u kull wieħed jeħtieġ kontroll kontra l-parti l-qadima qabel ma tordna. Il-verżjonijiet hawn taħt huma dak li jippubblikaw żewġ bejjiegħa tal-partijiet ta' wara l-bejgħ, iċċekkjati fid-9 ta' Ottubru 2026 (Missjoni Idrawlika; Partijiet Hydra USA). It-tnejn huma sorsi kummerċjali b'partijiet għall-bejgħ, u l-ebda lista ma hija eżawrjenti. Huma wkoll relatati: Il-missjoni ssemmi lil Hydra Parts USA bħala d-distributur tal-bejgħ bl-imnut onlajn tagħha, għalhekk elenku wieħed ma jikkonfermax l-ieħor b'mod indipendenti. Huma juru li l-verżjonijiet jeżistu. Ma jurux liema waħda taqbel mal-pompa tiegħek.
| Parti | Dak li juru l-listi tal-bejjiegħ | X'għandek tirreġistra |
|---|---|---|
| Blokk taċ-ċilindru u assemblaġġ tal-pjanċa tal-valv | Żewġ oġġetti: 013 immarkat R (CW/RH) u 014 immarkat L (CCW/LH), kwantità waħda kull wieħed fit-tabella tal-Missjoni | Il-pożizzjoni li ħareġ l-assemblaġġ il-qadim, kwalunkwe marka fuq il-pjanċa tal-valv l-antika, u l-kodiċi tal-mudell sħiħ |
| Xaft tas-sewqan ta 'quddiem | 12, 14 jew 17-il snien spline | Għadd tas-snien, b'kwadru tar-ritratt-fuq it-tarf tax-xaft |
| Xaft tas-sewqan ta 'wara | 12 jew 13-il snien spline; kolonna ta' referenza waħda fit-tabella tal-Missjoni turi 14 minflok, għalhekk ittratta l-lista bħala mhux kompluta | Għadd tas-snien, b'ritratt |
| Assemblaġġ tal-pin li jmejjel | 114.7 mm jew 121 mm | Ritratt tal-pin l-antik kontra regola jew kalibru biż-żewġt itruf viżibbli |
| Pompa tal-irkaptu pilota | "Ħafna tipi differenti" | Ritratti tal-pompa u l-wiċċ tal-immuntar tagħha |
Fuq l-ewwel ringiela, l-idejn tappartjeni għall-pjanċa tal-valv. Il-paġna tal-prodott tal-Missjoni għall-assemblaġġ telenka blokka taċ-ċilindru waħda u pjanċa tal-valv tal-lemin-waħda (minn l-arloġġ) (Missjoni Idrawlika). L-ebda bejjiegħ ma jgħid liema assemblaġġ imur fil-pompa ta 'quddiem jew ta' wara, jew kif R u L jimmappaw għal rotazzjoni tal-pompa partikolari. Tiddeduċix li mit-tikketti. Ikkonfermah bin-numru tal-parti mal-lista tal-partijiet għall-kodiċi tal-mudell tiegħek.
Fuq ix-xaftijiet, it-tabella tad-dimensjoni tal-katalgu ta 'Kawasaki tagħti spline JIS B 1603 ta' 14-il sinna għat-tarf tax-xaft K3V112. L-għadd l-ieħor fil-listi tal-bejjiegħa huma r-raġuni biex tgħodd is-snien fuq ix-xaft li għandek.
Fuq il-pin li jmejjel, il-lista tagħti żewġ tulijiet mingħajr ma tgħid liema żewġ punti jitkejjel it-tul. Staqsi lill-fornitur għal liema dimensjoni tirreferi l-figura qabel ma tqabbel mal-kejl tiegħek.
Ponta tal-bank:Immarka quddiem u wara fuq ir-regolaturi, il-pjanċi tal-valvi u l-partijiet tal-grupp li jdur qabel ma jħallu l-bank. Imbagħad iċċekkja fil-manwal għall-mudell tiegħek liema minnhom huma speċifiċi għall-pożizzjoni-.
X'għandek taqra l-pjanċa tal-isem u l-parti l-qadima
Dan huwa r-rekord ta' identifikazzjoni. Iġborha qabel ma titlob lil xi ħadd għal kwotazzjoni:
- Il-kodiċi tal-mudell sħiħ u n-numru tas-serje mill-pjanċa tal-isem, inklużi ż-żewġ kodiċijiet tad-disinn.
- Rotazzjoni, R jew L, meqjusa mit-tarf tax-xaft.
- Għal pompa doppja, kemm jekk kull parti hija għall-pompa ta 'quddiem jew ta' wara.
- Is-snien Spline jgħoddu fuq ix-xaftijiet ta 'quddiem u ta' wara.
- Tul tal-pin li jmejjel, bir-ritratt deskritt hawn fuq.
- Il-kodiċi tar-regolatur, u jekk ir-regolatur huwiex fuq quddiem jew fuq wara.
- Jekk hemmx pompa tal-irkaptu pilota jew PTO, b'ritratt.
- L-għamla tal-magna, il-mudell u n-numru tas-serje, u n-numru tal-parti tal-pompa tal-manifattur tal-magna jekk għandek.
L-oġġetti 4 u 5 jeħtieġu l-pompa miftuħa. Jekk għadu fuq il-magna, ibgħat il-bqija u għid hekk.
Jekk qed tissostitwixxi l-pompa kompleta minflok isewwiha, illista ta' kontroll ta' disa'-pompa spectkopri l-kontrolli tal-interface li din il-lista tħalli barra.
Spezzjona l-ewwel: ibdel, aħdem mill-ġdid jew ħalli
Il-katalgu pubbliku ta' Kawasaki jagħti limiti ta' tħaddim iżda l-ebda limiti għall-użu u l-ebda regoli ta' sostituzzjoni-jew-rework. Dawk ipoġġu fil-manwal tas-servizz għall-mudell speċifiku, għalhekk kull deċiżjoni hawn taħt hija inkwadrata bħala x'għandu jfittex u x'jibdel fl-ordni.
Berings
Nota f'qiegħ il-paġna għall-pressjoni nominali fil-katalgu tindika l-ħajja tal-ġarr bħala l-eċċezzjoni meta tiddeskrivi d-durabilità (Kawasaki Heavy Industries, katalgu KPM1410). Agħmel id-deċiżjoni tal-bearing qabel il-kwotazzjoni, mhux wara. Fittex jekk il-manwal għall-mudell tiegħek jippermettix li bearing li jkun ġie miġbud minn xaft jerġa 'lura. Jekk ma jagħmilx hekk, żid ir-roller u l-bearings tal-labra mal-ordni.
Grupp li jdur
Fittex jekk il-manwal jittrattax ħsara lill-blokka taċ-ċilindri, pistuni jew żraben bħala raġuni biex tissostitwixxi l-grupp bħala sett. Artiklu ta' Fluid Power World tal-2016 dwar komponenti idrawliċi b'mod ġenerali jgħid li l-lapping jista' jkun adattat għal xedd intern fejn l-uċuħ għadhom f'tolleranzi aċċettabbli, u li inkella btieti, pistuni u partijiet interni oħra huma manifatturati mill-ġdid jew sostitwiti (Fluid Power Dinjija). Din hija dikjarazzjoni ġenerali, mhux allowance K3V112. Applikata hawn:
- Ħsara viżibblifuq il-blokka, pistuni jew żraben, bħal punteġġ, pitting, xquq jew marki ta' qbid: stenna sostituzzjoni, u staqsi kemm għal-parti waħda kif ukoll għal kwotazzjoni ta'-grupp.
- Ilbes ħafif:ħidma mill-ġdid hija possibbiltà biss jekk kull dimensjoni tkun ġewwa l-limiti tal-manifattur, u ħanut biss li jkollu dawk il-limiti għall-mudell tiegħek jista 'jagħmel dik is-sejħa.
Din il-gwida ma tirriproduċix limiti ta' xedd.
Regolatur u pompa tal-ger tal-pilota
Fittex jekk il-manwal jittrattax dawn bħala li jistgħu jservu jew bħala oġġetti mibdula kompluti, u ssolvihom qabel tixtri kit tas-siġill tar-regolatur. Ħalli l-viti ta' aġġustament u l-ġewż tal-qfil kif jinstab sakemm il-manwal għall-mudell tiegħek ma jordnax mod ieħor.
Dak li ssib ġewwa jindika wkoll kawża, u l-kawża trid tiġi ffissata jew il-partijiet il-ġodda jfallu bl-istess mod. Ix-xejriet ta' hawn taħt ġejjin minn artikolu Power & Motion tal-2021 dwar pompi bil-pistuni varjabbli b'mod ġenerali, miktub minn maniġer f'kumpanija li tbigħ servizzi ta' tiswija (Qawwa u Mozzjoni). Aqrahom bħala ħjiel, mhux bħala dijanjosi.
| Kawża possibbli | Ħsara li l-artiklu jassoċja magħha |
|---|---|
| Żejt ikkontaminat | Pjanċa tal-valv skurjat, grif fuq il-btieti tal-pistun u l-uċuħ tal-pistun, pistuni maqbuda fit-toqob taċ-ċilindru |
| Spikes tal-pressjoni temporanji | Pistons miksura fl-għonq, xaftijiet miksura, xquq fil-blokka bejn il-portijiet |
| Dħul imblukkat jew ristrett | Ħsara tal-kavitazzjoni fuq il-pjanċa tal-valv |
| Pressjoni eċċessiva tal-każ | Pjanċa swash imqaxxar jew skurjat, żraben bil-ħsara u retainer taż-żraben, siġill tax-xaft imċaqlaq |
Kit ta 'siġill, kit ta' grupp rotanti, partijiet singoli jew pompa ta 'sostituzzjoni
Ixtri sal-livell tal-ħsara li sibt, mhux sal-livell tas-sintomu. It-tabella hija l-qari tagħna tas-sorsi fit-taqsima preċedenti, mhux regola tal-manifattur.
| Għażla | Toqgħod meta | Dak li jmexxi l-ispiża | Riskju ewlieni | X'għandu jispjega l-kwotazzjoni |
|---|---|---|---|---|
| Kit tas-siġill biss | It-tnixxija hija esterna u l-partijiet interni ġew spezzjonati u huma sodi | Spiża baxxa tal-partijiet; strixxa u xogħol ta 'assemblaġġ mill-ġdid għadu japplika | Ma tirrestawrax il-pressjoni jew il-fluss mitluf għal xedd intern | Liema konfigurazzjoni tal-pompa tkopri, u jekk ir-regolatur, il-pompa tal-gerijiet u s-siġilli tal-PTO humiex inklużi |
| Partijiet uniċi | Parti waħda identifikabbli hija bil-ħsara, bħal xaft jew pin li jmejjel, u l-partijiet tat-tgħammir tagħha huma sodi | Il-parti flimkien max-xogħol | Żball fil-verżjoni, jew parti ġdida taħdem kontra mate milbus | Numru tal-parti, verżjoni (għadd tas-snien, tul, idejn) u kwantità |
| Kit grupp rotanti | Il-blokka taċ-ċilindri, il-pistuni jew iż-żraben huma mħassra | Ħafna mill-kontijiet tal-partijiet, ġeneralment b'bearings u siġilli miżjuda | Irrepeti l-falliment jekk il-kawża għadha fis-sistema; idejn ħażina ordnat | Kull parti fil-kit, l-idejn, u jekk tkoprix grupp rotanti wieħed jew it-tnejn |
| Pompa ta' sostituzzjoni | L-akkomodazzjoni hija bil-ħsara, iż-żewġ gruppi rotanti huma mħassra, jew l-ispiża tat-tiswija toqrob l-ispiża ta 'sostituzzjoni | Prezz tal-pompa, merkanzija u ħin taċ-ċomb | Il-kodiċi tal-mudell sħiħ u l-interface tal-magna għandhom jaqblu | Konfigurazzjoni sħiħa tal-unità offruta, bi tpinġija |
Isem tal-kit ma jgħidlekx x'hemm fil-kit. Fuq it-tabella tal-partijiet tal-bejjiegħ waħda, ir-ringiela msejħa "Kit tal-Grupp Rotatorju Komplet" iġorr numru tal-parti tal-kit tas-siġill-u hija deskritta bħala siġilli u O-rings għall-pompa tandem, regolaturi, pompa tal-irkaptu pilota u PTO. Il-paġna tal-prodott tal-istess bejjiegħ ta' dak l-isem telenka blokka taċ-ċilindru, pjanċa tal-valv, sett tal-pistuni, pjanċa tar-retainer, gwida tal-ballun u molol (Missjoni Idrawlika tabella; paġna tal-prodott, it-tnejn iċċekkjati fid-9 ta’ Ottubru 2026). Staqsi lil kull fornitur għal lista linja-b'-linja bin-numri tal-partijiet, kwantitajiet, u x'inhu eskluż.
Għall-aħħar ringiela tat-tabella, l-istess artikolu Fluid Power World jiddikjara regola ġenerali: tiswija tagħmel sens jekk tiswa mhux aktar minn 60 sa 70 fil-mija ta 'komponent ġdid. Hija żżid eċċezzjoni. Jekk unità ġdida ma tkunx disponibbli faċilment u magna kritika hija waqfa, it-tiswija xorta tista 'tkun prattika bi spiża ogħla. Ir-regola tkopri komponenti idrawliċi b'mod ġenerali u mhijiex limitu. Biex tapplikaha, jaqsam l-ispiża sħiħa tat-tiswija bil-prezz ikkunsinnat ta 'pompa ta' sostituzzjoni. Għadd il-partijiet, il-bearings, is-siġilli, ix-xogħol u l-ittestjar fl-ispiża tat-tiswija, u staqsi għaż-żewġ kwotazzjonijiet fl-istess ħin.
Eżempju maħdum (figuri preżunti, kwalunkwe munita):jekk it-tiswija tammonta għal 6,000 u pompa ta' sostituzzjoni hija kkwotata għal 10,000 konsenjati, il-proporzjon huwa 6,000 ÷ 10,000 =0.60, fit-tarf t'isfel ta 'dik il-medda. Jekk l-istrixxa-down żżid it-tieni grupp rotanti u t-tiswija tilħaq 8,000, il-proporzjon huwa0.80, fuqha.
Dawn in-numri huma ivvintati biex juru l-aritmetika. Mhumiex prezzijiet. Il-proporzjon huwa input wieħed. Issettjah ħdejn il-ħin taċ-ċomb għal kull għażla, l-ispiża tal-magna wieqfa inattiva, u l-garanzija li kull fornitur ipoġġi bil-miktub.
Jekk il-paragun jindika sostituzzjoni, il-K3V112 paġna tal-pompa komplutatelenka t-taqsim li nibnu. Huwa punt tat-tluq, mhux konferma tajba. Li ġej mill-kodiċi tal-mudell sħiħ tiegħek u verifika tat-tpinġija.
Qabel ma tordna: ikkonferma li l-pompa hija l-problema
Partijiet interni ġodda mhux se jiffissaw ħsara li tpoġġi fil-linja tad-drenaġġ, il-linja tal-ġbid jew il-filtrazzjoni. Tliet kontrolli huma ta 'min jagħmlu qabel ma l-ordni tintemm.
Fluss tad-drenaġġ tal-każ
Il-katalgu tal-Kawasaki ma jagħti l-ebda limitu tal-fluss tad-drenaġġ tal-każ. Bħala gwida ġenerali, l-artikolu Power & Motion iċċitata hawn fuq jgħid li l-fluss tad-drenaġġ akbar minn 10 fil-mija tal-kapaċità tal-fluss totali tal-pompa jindika xedd eċċessiv. Jgħid ukoll li l-metodu mhuwiex validu għal pompi b'kontroll intern bejn il-każ u l-ġbid. Ittratta qari qrib dak il-livell bħala raġuni biex tispezzjona, mhux bħala raġuni biex tordna. Qabbel il-qari biss fl-istess pressjoni, veloċità u temperatura taż-żejt.
Pressjoni tal-każ
Il-katalgu ta 'Kawasaki jgħid li l-pressjoni tal-kisi m'għandhiex teċċedi 0.1 MPa normalment u 0.4 MPa fil-quċċata tagħha, u li l-pajp tad-drenaġġ u l-filtru tad-drenaġġ għandhom ikunu daqs li jixirqu. Id-dijagramma ta' akkumpanjament tiġbed il-quċċata bħala transitorju ta' 0.1 sekondi. Linja tad-drenaġġ ristretta li żżomm il-każ 'il fuq minn dawk il-valuri hija ħsara fis-sistema, u hija l-kundizzjoni marbuta mal-ħsara taż-żarbun u tal-platt swash fit-tabella ta' hawn fuq.
Ġbid u filtrazzjoni
Iċċekkja l-passatur tal-ġbid u l-filtru tar-ritorn, inkluż kif il-filtru huwa mmuntat. F'ħajta tal-2015 fuq Forums ta 'Tagħmir Tqil, l-istartjar tal-ħajt, li jiddeskrivi Kobelco SK130-8 b'fallimenti ripetuti tal-pompa prinċipali, irrapporta li sab il-valv tal-bypass tal-filtru installat maqlub, li ħalla żejt mhux iffiltrat jgħaddi (Forums ta' Tagħmir Tqil). Huwa kont mhux ivverifikat tal-utent tal-forum wieħed u l-mudell tal-pompa mhuwiex iddikjarat. Hija inkluża minħabba li turi t-tip ta 'ħsara li ordni ta' partijiet ma tistax issolvi.
Partijiet ġenwini, aftermarket u manifatturati mill-ġdid: x'għandek titlob
It-tikketta ta' parti tgħidlek inqas mill-burokrazija li fornitur ikun lest li jibgħat magħha. Tliet mistoqsijiet ħafna drabi jsiru flimkien u għandhom isiru separatament:
Oriġini
Min immanifatturat il-parti, u hija mibjugħa bħala Kawasaki ġenwina, rimanifatturata jew kompatibbli?
Traċċabilità
Liema dokumenti jorbtu din il-parti ma' dak il-manifattur: ippakkjar, numru tal-parti, lott jew rekord ta' spezzjoni?
Awtorizzazzjoni
Jekk il-bejjiegħ jiddeskrivi lilu nnifsu bħala kanal Kawasaki awtorizzat, x'jurih?
It-tielet hija mistoqsija dwar il-bejjiegħ, mhux il-parti. Parti mixtrija barra minn kanal awtorizzat għalhekk mhix-ġenwina, u ittra ta' awtorizzazzjoni ma tikkonfermax li l-verżjoni hija tajba għall-pompa tiegħek.
Tkun xi tkun l-oriġini, staqsi wkoll bil-miktub:
- Jekk il-blokka taċ-ċilindru u l-pjanċa tal-valv humiex fornuti flimkien, u għal liema naħa.
- Liema rekord ta 'spezzjoni jiġi ma' l-uċuħ li jiżżerżqu, u jekk grupp rotanti jew pompa immuntati ġewx ittestjati qabel it-tbaħħir.
- X'tkopri l-garanzija, għal kemm żmien, u x'jiġri jekk il-verżjoni tirriżulta li hija ħażina.
Dawn il-mistoqsijiet ikopru partijiet biss. Biex tiġġudika l-fornitur kollu kemm hu, ara t-tqabbil tagħna ta 'pompi idrawliċi oriġinali u aftermarket.
Wara l-bini mill-ġdid: il-kundizzjonijiet li jeħtieġu l-partijiet il-ġodda
Il-pompa mibnija mill-ġdid trid taħdem ġewwa l-kundizzjonijiet ippubblikati tal-Kawasaki għaż-żejt u l-installazzjoni. Il-valuri hawn taħt huma mill-katalgu KPM1410, datat Ottubru 2014, li kienet l-edizzjoni marbuta mill-paġna tal-prodott K3V/K5V ta' Kawasaki fid-9 ta' Ottubru 2026 (Kawasaki Heavy Industries). Il-katalgu jiddeskrivi d-dejta teknika tiegħu bħala valuri tipiċi, mhux garantiti.
| Kundizzjoni | Dak li jgħid il-katalgu |
|---|---|
| Fluwidu | Fluwidu idrawliku kontra l--xedd; ikkonsulta Kawasaki għal fluwidi oħra |
| Firxa tal-viskożità | 10 sa 1,000 mm²/s |
| Firxa tat-temperatura taż-żejt | −20 sa +95 grad |
| Indafa | Mill-inqas NAS 1638 Klassi 9 (ISO 4406 -/18/15), b'filtrazzjoni kontinwa |
| Filtrazzjoni | Filtru nominali ta' 10 μm fil-linja tar-ritorn; 80 sa 150 malji passatur fil-linja tal-ġbid |
| Pressjoni tal-każ | Mhux aktar minn 0.1 MPa normalment u 0.4 MPa fil-quċċata tiegħu |
| Immuntar u drain | Xaft orizzontali; drenaġġ meħud mill-port tad-drenaġġ ta 'fuq, looped fuq il-quċċata tal-każ tal-pompa, f'pajp mhux iżgħar mill-port |
| Qabel tibda | Imla l-kaxxa tal-pompa bil-fluwidu tas-sistema permezz tal-konnessjoni tad-drenaġġ tal-każ; il-każ irid jibqa’ mimli |
| Konnessjoni tas-sewqan | Akkoppjar flessibbli; żball parallel fi ħdan ± 0.03 mm; ebda tagħbija radjali jew thrust fit-tarf tax-xaft |
Il-figuri tal-viskożità u t-temperatura huma l-firxiet ta 'barra tal-listi tal-katalgu, mhux punt ta' tħaddim rakkomandat.
Il-mili tal-każ huwa l-pass biex tipproteġi.It-test Ġappuniż tal-istess katalgu bilingwi jżid li, mingħajr żejt fil-każ, partijiet interni jistgħu jaħtfu min-nuqqas ta 'lubrikazzjoni.
Il-katalgu jagħti kundizzjonijiet ta 'installazzjoni, mhux sekwenza ta' kummissjonar. Għall-ewwel bidu, fwawar u aċċettazzjoni wara bini mill-ġdid, segwi l-proċedura fil-manwal tal-pompa għall-mudell tiegħek u l-istruzzjonijiet tal-maker tal-magna.
Lista ta 'kontroll tal-ordni u l-pass li jmiss
Fornitur jista' jikkonferma biss il-partijiet tal-pompa K3V112 kontra dak li tibgħat, għalhekk ibgħat dan kollu f'messaġġ wieħed:
- Ir-rekord ta' identifikazzjoni mil-lista ta' hawn fuq, bir-ritratt tal-pjanċa tal-isem
- Kwantità ta 'kull parti jew kit, id-data li għandek bżonnha sa, u d-destinazzjoni tal-kunsinna
- Partijiet mitluba, miġbura skont l-assemblaġġ, u l-għażla li trid tkun ikkwotata: kit tas-siġill, partijiet singoli, grupp rotanti jew pompa kompluta
- Talba għal lista ta' kit linja-b'-linja b'numri tal-partijiet, kwantitajiet u esklużjonijiet
- L-evidenza li trid mal-partijiet: oriġini, dokumenti ta 'traċċabilità, rekord ta' spezzjoni, termini tal-garanzija
- Strixxa-is-sejbiet u r-ritratti tal-pjanċa tal-valv, il-wiċċ tal-blokka taċ-ċilindru u ż-żraben, jekk il-pompa tkun diġà miftuħa
- Kontrolli tas-sistema li saru s'issa: fluss tad-drenaġġ tal-kaxxa, pressjoni tal-kaxxa, passatur u filtru
- Talba għal prezz tal--pompa komplut flimkien mal-kwotazzjoni tal-partijiet, sabiex tkun tista' taħdem il-proporzjon tat-tiswija
M'għandekx bżonn tiftaħ il-pompa biex tibgħat l-ewwel inkjesta. Il-kodiċi tal-mudell, ir-rotazzjoni, il-kodiċi tar-regolatur, il-kwantità u d-destinazzjoni huma biżżejjed biex jibdew.
Din il-lista taħdem ma 'kwalunkwe fornitur ta' partijiet. Il-firxa K3V112 ippubblikata ta 'Sheungchak hija pompi kompluti fit-tqassim S, DT, DP u DTP. Jekk il-paragun tiegħek jindika sostituzzjoni, ibgħat ir-ritratt tal-pjanċa tal-isem u r-rekord ta 'identifikazzjoni permezz tagħnaformola ta' inkjesta. Itlob għal kontroll tal-mudell, kontroll tat-tpinġija u kwotazzjoni li tiddikjara l-konfigurazzjoni sħiħa tal-pompa offruta.
