Swashplate u unitajiet tal-assi-mgħawweġ huma t-tnejnmagni bil-pistuni assjali. Jużaw l-istess partijiet bażiċi: barmil taċ-ċilindru li jdur, pistuni paralleli mal-assi tal-kanna, u pjanċa tal-valv li talterna l-pressjoni u l-ġbid. Dak li huwa differenti huwa fejn joqgħod l-angolu u liema parti ġġorr it-tagħbija.
Dik l-għażla waħda taffettwa l-veloċità massima, it-torque tal-bidu, il-firxa tal-ispostament, kif ix-xaft jimmaniġġja t-tagħbijiet tal-ġenb, l-ispiża, u jekk unità waħda tistax tiġi skambjata għal oħra.

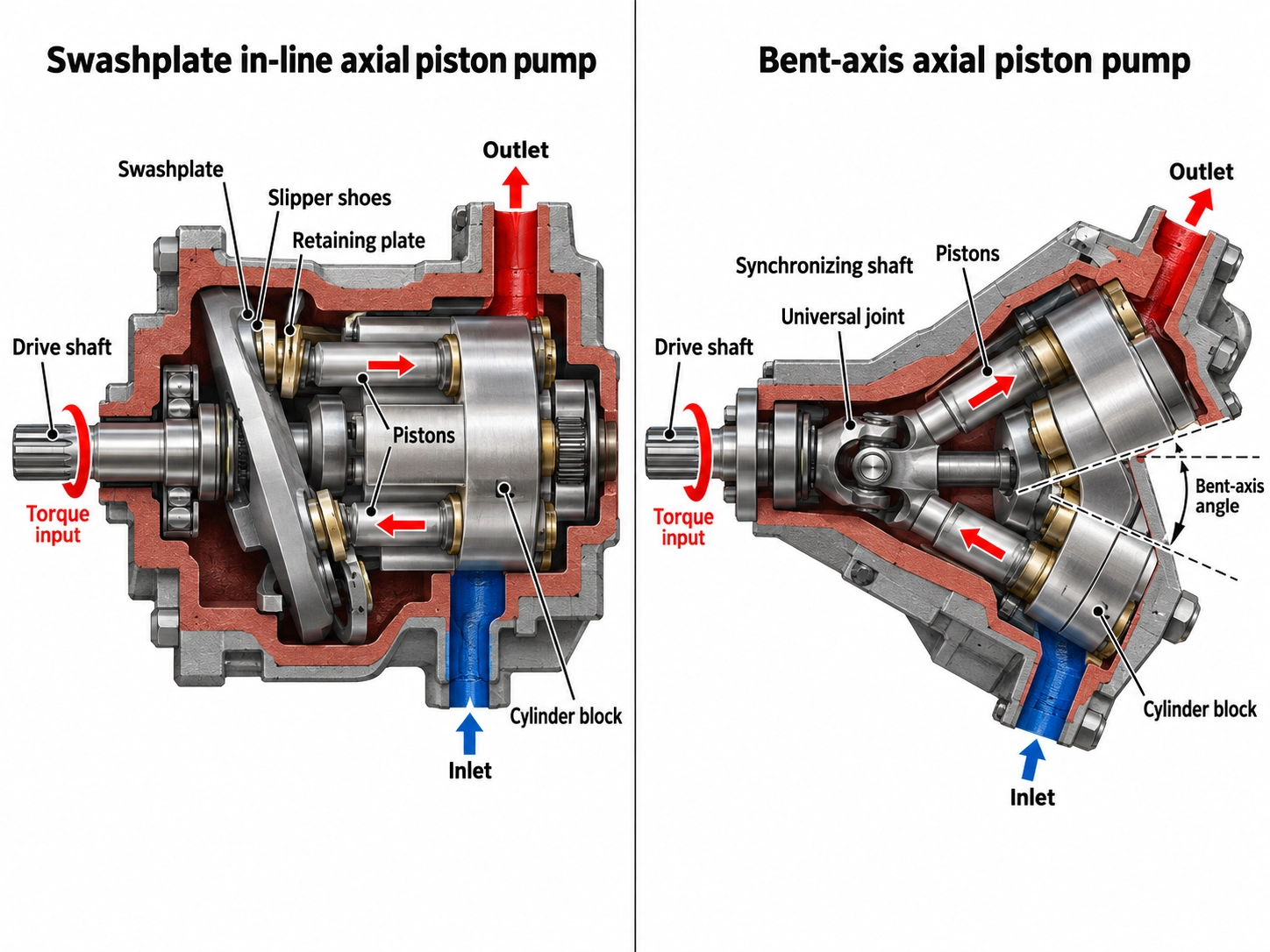

Fejn joqgħod l-angolu u dak li jmexxi xiex
Disinn tal-swashplate (fil--linja).
Ix-xaft tas-sewqan u l-kanna taċ-ċilindru jaqsmu assi wieħed. Il-pistuni jirkbu fuq papoċċi kontra pjanċa inklinata. Hekk kif il-barmil idur, l-angolu tal-pjanċa jagħmel kull stroke tal-pistun ġewwa u barra. F'mutur, pistuni taħt pressjoni jimbuttaw kontra l-pjanċa inklinata, li tagħmel il-barmil idur, u l-kanna mbagħad iddawwar ix-xaft.
Insane Hydraulics tiġbor id-direzzjoni tal-forza bħal din: fil-muturi swashplateil-kanna jsuq ix-xaft. (Idrawlika Ġenn)
Disinn ta'-assi mgħawweġ
Il-barmil taċ-ċilindru huwa inklinat relattiv max-xaft. Il-pistuni jgħaqqdu ma 'flanġ tas-sewqan fuq ix-xaft, sabiex il-forza tal-pistun tmur dritt fix-xaft. Element ta 'sinkronizzazzjoni mbagħad iżomm il-barmil idur max-xaft. Dak l-element jista 'jkun xaft ċentrali, il-vireg tal-pistun infushom, jew tagħmir tal-ħin. Hawnix-xaft imexxi l-kanna. (Idrawlika Ġenn)
Parker, pereżempju, juża tagħmir tal-ħin biex jissinkronizza x-xaft u l-kanna fis-serje F11/F12 tiegħu. (Parker Hannifin, katalgu MSG30-8249/UK)
Għaliex l-angolu huwa importanti
Il-puplesija tal-pistun togħla bl-angolu. Angolu ta' swashplate huwa tipikament limitat għal taħt madwar 20 grad, filwaqt li unità tal-assi mgħawġa-tista' titgħawweġ għal madwar 40 grad. (Supermarket idrawliku, Brendan Casey) Prodotti reali jkopru dik il-firxa:
<20°
Limitu swashplate tipiku
~ 40 grad
Firxa ta' fuq tal-{0}}assi mgħawweġ
40 grad
Parker F11/F12
32 grad
Danfoss H1B
- L-unitajiet fissi F11/F12 ta 'Parker jużaw angolu ta' 40 grad bejn ix-xaft u l-kanna, li l-kumpanija tikkredita għal unità kompatta u ħafifa. (Parker Hannifin)
- Il-mutur H1B tal-assi varjabbli bent-danfoss jaħdem sa 32 grad . (Danfoss)
Puplesija itwal tfisser aktar spostament minn barmil iżgħar u inqas partijiet li jduru iżgħar. Dan huwa minn fejn ġejjin l-aktar vantaġġi tal--assi mgħawweġ.
Liema żewġ unitajiet katalogu juru fl-istess spostament
Paraguni ġenerali huma aktar faċli biex jiġġudikaw b'dejta reali. It-tabella t'hawn taħt tpoġġi żewġ muturi ta' spostament fiss-Bosch Rexroth ta' madwar 45 cc/rev ħdejn xulxin, wieħed minn kull disinn. Iż-żewġ figuri ġejjin mill-iskedi tad-dejta tal-manifattur. Ir-ringieli teoretiċi huma kkalkulati kif spjegat taħt it-tabella.
| Parametru | A10FM 45 (swashplate) | A2FM 45 (fus-mgħawweġ) |
| Spostament Vg | 44.5 ċm³/rev | 45.6 ċm³/rev |
| Pressjoni nominali / massima | 280 / 350 bar | 400 / 450 bar |
| Veloċità massima (folja tad-dejta) | 4,000 rpm | 5,600 rpm |
| Torque teoretiku fi pressjoni nominali | 198 Nm | 290 Nm |
| Fluss teoretiku b'veloċità massima | 178 L/min | 255 L/min |
| Qawwa idrawlika teoretika (pressjoni nominali, veloċità massima) | ≈ 83 kW | ≈ 170 kW |
| Sors | Bosch Rexroth RE 91172 | Bosch Rexroth RE 91001 |
Kif inħadmu r-ringieli kkalkulati
• Torque teoretikuT=Vg × Δp / (20π), f'Nm, b'Vg f'cm³ u Δp f'bar
• FlussQ=Vg × n / 1000, f'L/min
• QawwaP = Q × Δp / 600, f'kW
Dawn iċ-ċifri jħallu barra t-telf volumetriku u mekkaniku. Huma wkoll ma jirrappreżentawx klassifikazzjoni ta 'dazju kontinwu, minħabba li unità mhix maħsuba biex taħdem b'veloċità massima u pressjoni nominali fl-istess ħin għal żmien twil.
Kif taqra t-tabella:
Kważi bl-istess spostament, l-unità tal-assi milwi-hija stmata madwar 40% aktar mgħaġġla (5,600 vs 4,000 rpm). Dan jaqbel mal-punt ġenerali ta' Casey li mutur tal--assi mgħawweġ jista' jaħdem ħafna aktar malajr minn disinn fil--linja tal-istess spostament.
Iż-żewġ data sheets iqiegħdu l-familji fi klassijiet ta 'pressjoni differenti. Kemm bi pressjoni ogħla kif ukoll b'veloċità ogħla, l-unità tal-assi mgħawġa-immaniġġja madwar id-doppju tal-qawwa idrawlika teoretika fi klassi ta 'spostament simili.
L-iskeda tad-dejta tal-swashplate telenka torque tal-bidu f'0 rpm u 280 bar ta' 170 Nm għad-daqs 45. It-torque teoretiku tiegħu huwa 198 Nm, għalhekk jagħti madwar 86% fil-qtugħ. Għad-daqs iżgħar 23, il-proporzjon huwa aktar baxx: 75 ta '105 Nm, madwar 71%. (Bosch Rexroth RE 91172) L-iskeda tad-dejta A2FM telenka "effiċjenza tal-bidu tajba" bħala karatteristika iżda, fl-edizzjoni riveduta, ma tagħti l-ebda tabella tat-torque breakaway. Casey tpoġġi l-vantaġġ tal-waqfien tal--assi mgħawweġ f'madwar 5% fuq mutur fil--linja tal-istess spostament.
Dawn huma żewġ familji ta 'prodotti minn manifattur wieħed, mhux liġi tal-fiżika. Xi pompi swashplate, pereżempju, jaħdmu bi pressjonijiet ogħla mill-A10FM. Uża t-tabella biex tara t-tip ta' differenzi li għandek tfittex, imbagħad iċċekkja l-iskedi tad-dejta attwali għall-unitajiet tiegħek.
Komparti{0}}li jbiddlu d-deċiżjoni
| Fattur | Swashplate | Bent-assi |
| Angolu massimu | Tipikament < 20 grad | Sa madwar 40 grad |
| Veloċità fi spostament partikolari | T'isfel | Ogħla |
| Torque tal-breakaway/{0}}baxxa | T'isfel; tinżel aktar fuq daqsijiet żgħar (ara t-tabella hawn fuq) | Madwar 5% ogħla (Casey) |
| Firxa ta' spostament varjabbli | Idjaq | Madwar id-doppju tal-proporzjon tal-puplesija (Casey) |
| Tmur għal spostament żero | Komuni | Xi mudelli jistgħu, mhux kollha |
| Tagħbija esterna tax-xaft radjali | Iċċekkja l-folja tad-dejta; spiss limitat | Berings tar-rombli tqal iddisinjati għaliha |
| Permezz ta'-drive għal pompi tandem | Offerta b'mod wiesa' (eż. A10VSO) | Ikkonferma għal kull mudell |
| Spiża tax-xiri | T'isfel | Ogħla, ħafna drabi b'mod sinifikanti (Casey) |
Sorsi: angolu, proporzjon tal-puplesija, torque breakaway u l-ispiża huma minnSupermarket idrawliku. L-ispostament żero u l-bearings huma koperti fil-punti hawn taħt.
Ftit minn dawn ir-ringieli jeħtieġu aktar kuntest:
Ħafna drabi jingħad li l-muturi-fil-linja biss jistgħu stroke għal żero, li xi drajvs jeħtieġ li jimxu b'rota libera jew jaqilbu l-modi. Il-kliem ta' Casey huwa aktar attent: mhux il-muturi kollha tal-assi varjabbli bent-jistgħu jmorru għal żero. Danfoss joffri mutur varjabbli tal-assi milwi-b'kapaċità ta' żero-grad. (Danfoss H1B) Jekk is-sewqan tiegħek jeħtieġ spostament żero, iktebha fl-ispeċifikazzjoni u kkonfermaha għall-mudell eżatt. M'għandekx tassumiha mit-tip tad-disinn.
F'unità tal-assi mgħawġa-, il-forza tal-pistun tmur dritt fix-xaft, u għalhekk il-bearings tax-xaft iġorru tagħbijiet tqal. Casey jinnota li dawn il-bearings huma aktar suxxettibbli għal falliment bikri milli fil--bearings tax-xaft. Mobile Hydraulic Tips jgħid li x'aktarx li tissostitwixxi l-bearings fuq pompa tal--assi mgħawweġ. (Għajnuniet Idrawliċi mobbli)
Dawk l-istess berings kbar tar-rombli għax-xejn huma għaliex l-unitajiet tal-assi mgħawġa-tolleraw tajjeb it-tagħbijiet tal-ġenb ta' barra. Parker jgħid li l-bearings tar-rombli tqil-tagħha jippermettu tagħbijiet ta 'xaft assjali u radjali esterni sostanzjali. Il-Mobile Hydraulic Tips issejjaħ bent-assi għażla b'saħħitha għall-pompi misjuqa minn gerijiet jew taljoli. Rexroth iżid li l-issettjar tad-direzzjoni tal-forza radjali jista 'jnaqqas it-tagħbija tal-ġarr u jestendi l-ħajja tas-servizz. (Bosch Rexroth RE 91001)
Minħabba li x-xaft irid idur barmil tqil, l-element ta 'sinkronizzazzjoni huwa taħt torsjoni ċiklika. Insane Hydraulics tgħaqqad is-sinkronizzazzjoni ripetuta-waqfiet tax-xaft ma' għeja minn aċċelerazzjoni u deċelerazzjoni frekwenti u qawwija. (Idrawlika Ġenn) Ittratta dan bħala mudell ta 'falliment li jidher fil-qasam, mhux rata ta' falliment kwantifikata. Għadu ta 'min iċċekkja fuq ċikli ta' xogħol b'rivers kostanti.
Kif tinbidel it-tweġiba skont l-applikazzjoni
Id-disinn aħjar jiddependi fuq ix-xogħol, mhux fuq id-disinn innifsu. Hawn hu kif il-kompromessi-hawn fuq jidhru f'każijiet komuni:
| Applikazzjoni | Punt tat-tluq | Għaliex, u x'għandek tiċċekkja |
| Ivvjaġġar b'ċirkwit magħluq-jew propulsjoni b'firxa wiesgħa ta' veloċità | Mutur ta' assi varjabbli milwi- | Jagħmel użu tajjeb mill-firxa kbira ta 'spostament u l-veloċità għolja tiegħu. Danfoss tqiegħed l-H1B tagħha prinċipalment għal propel b'ċirkwit magħluq-. Tqassim komuni jgħaqqad pompa varjabbli swashplate, bħal pompa ta' ċirkwit magħluq-tip A4VG-, ma' mutur tal-assi varjabbli milwi- bħal A6VM. It-tip ta 'ċirkwit huwa importanti daqs id-disinn tal-pompa hawn; gwida tagħna biexċirkwit miftuħ vs pompi bil-pistuni taċ-ċirkwit magħluqtkopri dik separatament. |
| Pompi misjuqa minn ċinturin, ger jew PTO tal-magna b'tagħbija tal-ġenb fuq ix-xaft | Pompa tal-assi mgħawġa-fissa | Il-bearings tiegħu huma mibnija għal forza radjali esterna. Il-pompi A2FO u A17FO ta' Sheungchak, pereżempju, huma disinji ta' assi fissi mgħawweġ-. |
| Unitajiet tal-enerġija industrijali, preses u għodod tal-magni | Pompa swashplate varjabbli | Il-kontrolli tal-pressjoni, tal-fluss u tal-qawwa joqogħdu faċilment, u permezz ta'-drive tippermetti pompi tandem. L-A10VSO, pereżempju, jiġi b'kontrolli li jinkludu DR, DFR u DFLR, bi through-drive bħala għażla. L-ispostament jinbidel sempliċement billi tmejjel is-swashplate, għalhekk il-kontroll huwa sempliċi u l-ispiża tibqa 'aktar baxxa. |
| Ċirkwiti ta' pressjoni-spiża,-moderata, moderata- | Unità swashplate | Normalment biżżejjed prestazzjoni bi prezz aktar baxx, li taqbel mal-punt tal-ispiża ta 'Casey. |
| Muturi li jibdew taħt tagħbija jew creep b'veloċità baxxa | Qabbel il-folji tad-dejta | Qabbel it-torque breakaway, mhux biss l-ispostament. Kif turi d-dejta tal-A10FM, daqsijiet iżgħar ta 'swashplate jistgħu jitilfu sehem notevoli tat-torque teoretiku f'0 rpm. |
Sostituzzjoni: żomm id-disinn oriġinali
Meta pompa jew mutur jonqos, il-mistoqsija prattika hija jekk is-sostituzzjoni taqbilx mal-oriġinal, mhux liema disinn huwa aħjar b'mod ġenerali. Li taqleb minn-assi mgħawweġ għal swashplate, jew bil-maqlub, mhuwiex simili-għal-tpartit bħal:
Il-kanna inklinata tagħti lill-unità tal-assi milwija forma u tul differenti. Il-ħanek tal-immuntar, il-pożizzjonijiet tal-port u l-postijiet tad-drenaġġ jistgħu ma jaqblux.
Unità swashplate mwaħħla fejn unità tal-assi mgħawweġ -immaniġġjat ċinturin jew tagħbijiet tal-ġenb tal-ger jistgħu ma jiġux ikklassifikati għal dawk il-forzi.
Fit-tabella ta' hawn fuq, l-unità tal-assi mgħawġa-hija kklassifikata kemm għal veloċità ogħla kif ukoll għal klassi ta' pressjoni ogħla. Sostituzzjoni ta 'swashplate ta' l-istess spostament tista 'tkun mgħobbija żżejjed.
Unitajiet varjabbli taż-żewġ disinji jużaw mekkaniżmi ta 'kontroll u firxiet ta' spostament differenti. Ir-rispons tal-magna se jinbidel anki jekk id-daqsijiet tal-port jaqblu.
Il-kodiċi tal-mudell normalment jgħidlek id-disinn. Fost il-familji Sheungchak jipprovdi:
Bent-assi
Muturi A2FM u A6VM; Pompi A2FO u A17FO
Swashplate
Pompi A10VSO, A4VSO, A11VO, A4VG u K3V112
Għal kif jiddekowdja dawk il-kodiċijiet, arakif taqra kodiċi tal-mudell A2FM.
Qabel ma tordna pompa jew mutur ta' sostituzzjoni, ikkonferma:
| 1 | Il-sħiħkodiċi tat-tip u numru tal-partimill-pjanċa tal-isem. Dan jinkludi familja tad-disinn, daqs, serje u kontroll. |
| 2 | Direzzjoni tar-rotazzjoni, u jekk iċ-ċirkwit huwiex miftuħ jew magħluq. |
| 3 | Tip tax-xaft, flanġ, pożizzjonijiet tal-port, u l-post tad-drenaġġ tal-każ. |
| 4 | Pressjoni tax-xogħol, pressjoni massima u veloċità tas-sewqanfiċ-ċiklu tad-dazju reali tiegħek, mhux biss il-massimu tal-pjanċa tal-isem. |
| 5 | Kwalunkwetagħbija esterna tax-xaftminn allinjament ħażin ta' ċinturin, ger jew akkoppjar. |
| 6 | Għal muturi varjabbli, kemm jekk is-sewqan jeħtieġspostament żero jew qrib-żero. |
| 7 | Tip ta 'fluwidu, temperatura operattiva, u l-livell ta 'filtrazzjoni. |
Jekk qed tiżen parti OEM kontra unità aftermarket għall-istess mudell,pompa idrawlika oriġinali vs aftermarketjispjega liema evidenza tat-test trid titlob.
Għażla bejn it-tnejn
Agħżel assi milwi-meta...
Ikollok bżonn ta 'veloċità għolja, densità ta' qawwa għolja, firxa varjabbli wiesgħa, torque qawwi ta 'breaway, jew tolleranza għal tagħbijiet tal-ġenb tax-xaft, u l-prezz ogħla u l-manutenzjoni tal-bearing huma aċċettabbli.
Agħżel swashplate meta...
Għandek bżonn pressjoni flessibbli u kontroll tal-fluss, permezz ta'-pompi tandem tas-sewqan, jew kapaċità ta' mutur ta' spostament żero-, jew spiża ta' xiri aktar baxxa hija importanti aktar mill-veloċità massima.
Għal sostituzzjoni, żomm id-disinn diġà installat sakemm inġinier ma jkunx irreveda l-immuntar, it-tagħbijiet u l-kontrolli.
